Console Router dengan Linux





Mungkin rekan semua ada yang belum mengetahui bagaimana caranya untuk console router dari linux, terutama disini dengan console cable dan converter USB.

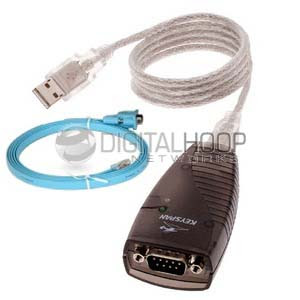

Saat ini sudah tidak ada lagi Notebook keluaran terbaru yang masih menyertakan serial port. Untuk itu saat ini untuk console router sudah banyak digunakan cable console dengan converter USB (seperti gambar diatas).

OK, kita mulai caranya : (Disini saya menggunakan Ubuntu Linux)

1. Install terlebih dahulu software untuk console routernya. Di Linux kita gunakan "minicom"
Di Ubuntu gampang sekali tinggal jalankan perintah :

$ sudo apt-get install minicom

Atau dapat juga menginstall nya dari Synaptic atau Add/Remove yang ada di menu GUI Ubuntu.

2. Setelah berhasil di install, jalankan minicom dari console :

$ sudo minicom





3. Dari Gambar diatas kita lihat tampilan menu dari minicom, pilih configur minicom (Ctrl + O),
lalu setting kongurasi seperti gambar dibawah ini :





4. Setelah itu keluar dan save dengan default dfl file yaitu minirc.dfl (lihat gambar dibawah ini)



5. Kemudian buka file konfigurasi minicom di /etc/minicom/minirc.dfl

$ sudo gedit /etc/miniscom/minirc.dfl

Pastikan isinya sama seperti ini :

# Machine-generated file - use "minicom -s" to change parameters.
pu port /dev/ttyUSB0
pu baudrate 9600
pu bits 8
pu parity N
pu stopbits 1
pu rtscts No


Jika belum sama, silahkan disamakan. Setelah itu jangan lupa di save file tersebut.

6. Kini anda tinggal memasang kabel konsole ke router dan ke PC/Laptop Anda.
7. Jalankan minicom

$ sudo minicom

8. Selamat mengkonfigurasi router anda :)

Cara kedua adalah yang lebih mudah, yaitu dengan menggunakan progam CuteCom :

1. Install CuteCom dari Softaware center atau synaptic. Dan bisa juga melalui terminal :

$ sudo apt-get install cutecom

2. jalankan cutecom dan configure serialnya (com port) :
- Untuk com 1 --> /dev/ttyS0
- Untuk USB --> /dev/ttyUSB0
- Baudrate = 9600
- Databit  = 8
- Stopbit =1
- Jangan lupa lognya dihidupkan




Mudah-mudahan artikel ini bermanfaat untuk semua.


Dony Ramansyah
site : http://dony-ramansyah.bravehost.com
blog : dony-ramansyah.blogspot.com
email : dony.ramansyah[at]gmail.com
Registered linux user : ID 400171
